发一组详细图片，恳请大师相助

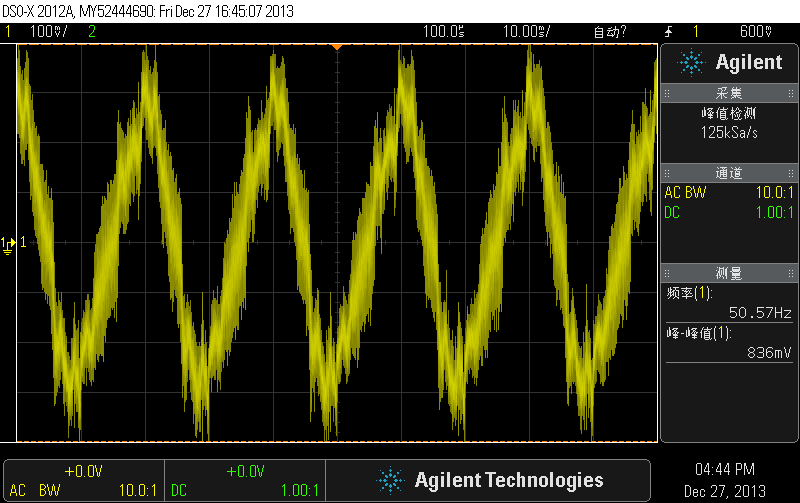

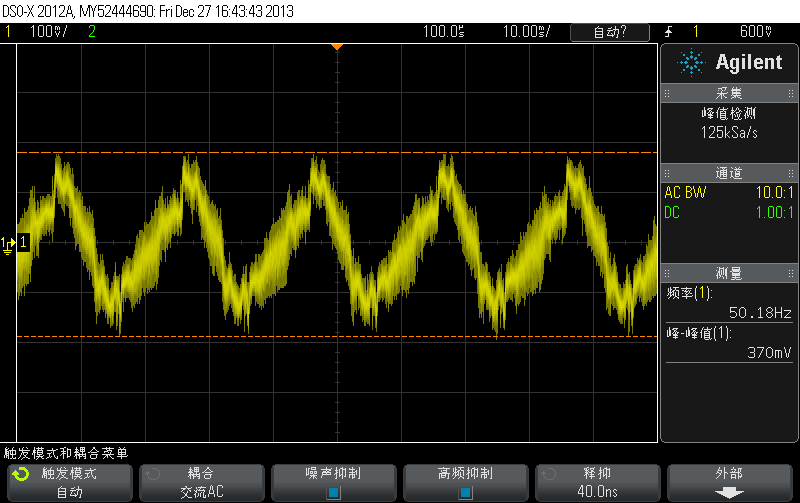

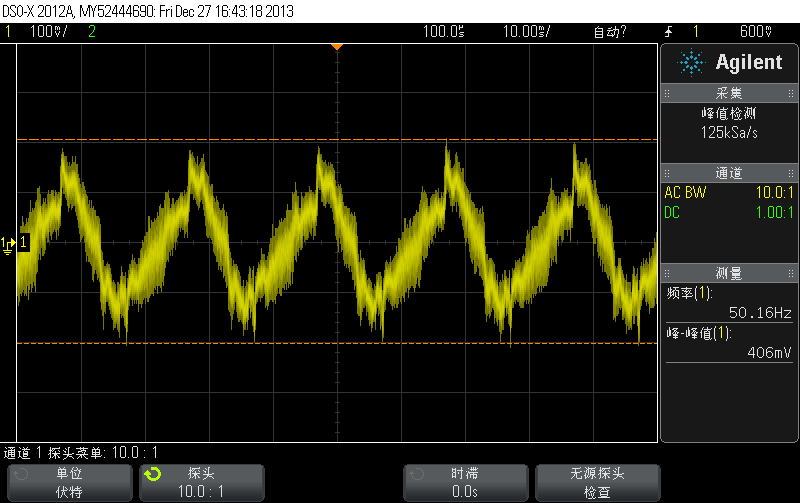

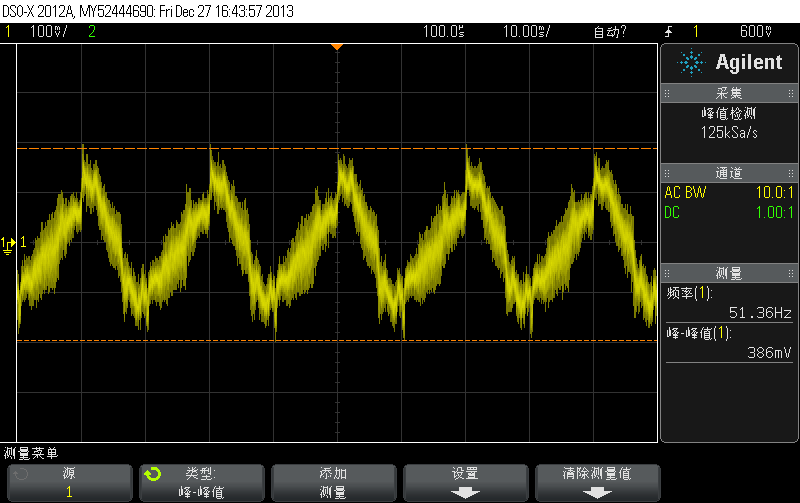

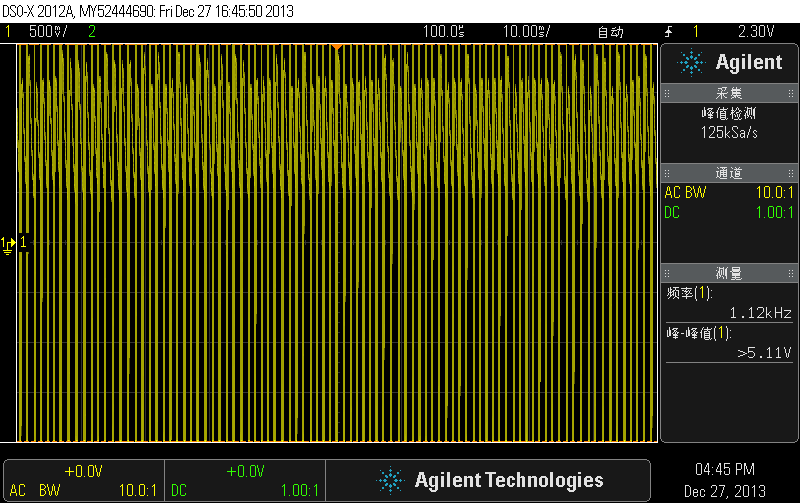

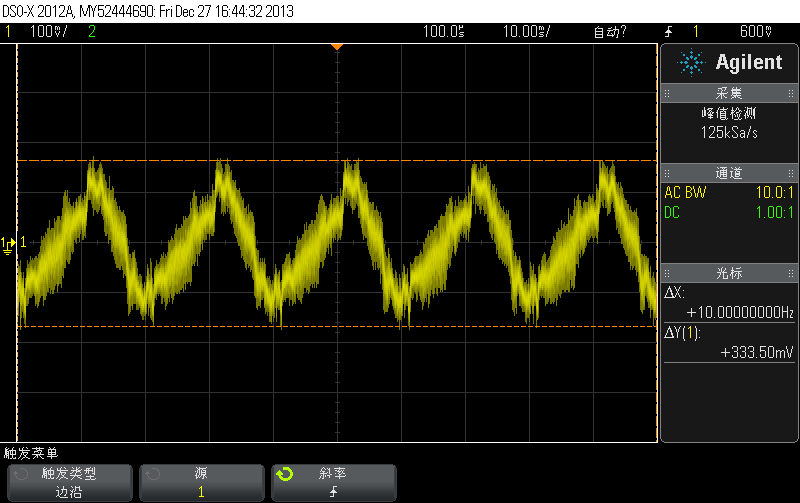

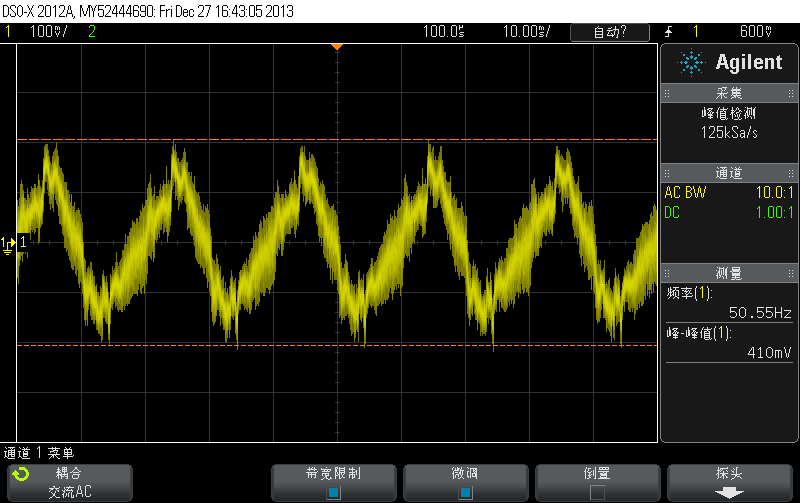

示波器怎么设置都不能测纹波，探头是标配的10:1的，下面是我的详细设置情况，大家帮我看看有没有问题 上面这是底噪，没有实际测量，下面的图片开始实际测量设置为100mV p，峰值电压超过1V，，设置为500mV p，测量结果超过5V,，设置1V p，测量结果将超过10V，这究竟是那里设置不对？用探头勾住示波器的方波发生器，如果此时p设为1V，屏幕上面幅值显示1Khz，峰值显示3.4V，如果p设为5V，幅值就是3.7V左右，如果p设为10V，幅值就会增加到4.5V，以此类推，虽然电压变化，但是1K的频率是不变的，这些现象说明了什么？为什么测量结果会随着p的变化而变化？设为直流耦合测直流电压是可以正常测量的，10:1探头设交流耦合测VDS四五百伏的电压也可以测，虽然波形不全，但是有五百多伏的电压显示，就是纹波没法测，是什么原因？请大侠指教测试对象是12V反激小功率电源满意回复+15不亦心 查看完整内容木用过安捷伦的示波器，上面的是感应市电波形，排除地线接触不良，或换个通道试试，排除通道问题+15Siderlee 查看完整内容如果条件允许 示波器用电池吧，这个也许可以解决+15zhangmangui 查看完整内容示波器探头上有个衰减开关 是否选择呢+15jjjyufan 查看完整内容你就不要用自动的测试了首先，示波器 你先接标准信号，自己先搞明白了然后， AC 档 50mV 时间的话10ms 先看到波形，然后再调整幅值或者时间。

另外，你被测信 ...木用过安捷伦的示波器，上面的是感应市电波形，排除地线接触不良，或换个通道试试，排除通道问题如果条件允许  示波器用电池吧，这个也许可以解决示波器探头上有个衰减开关  是否选择呢你就不要用自动的测试了首先，示波器 你先接标准信号，自己先搞明白了然后， AC 档 50mV 时间的话10ms 先看到波形，然后再调整幅值或者时间。

另外，你被测信号要稳定 如果是电源 请加电阻做负载。
