半桥电路奇怪问题

本帖最后由 zhihong0105 于 2014-2-17 18:57 编辑 各位大侠，小弟最近在调试半桥电路，遇到一个奇怪的问题。

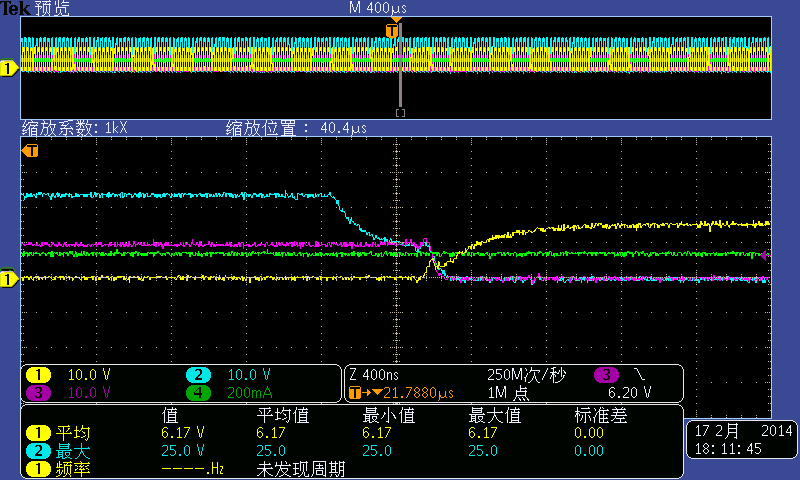

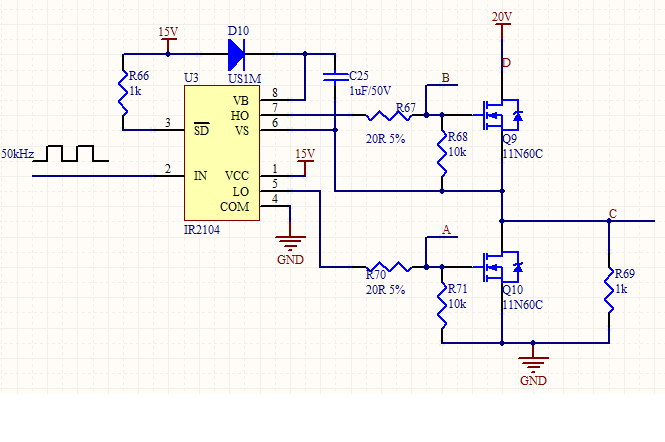

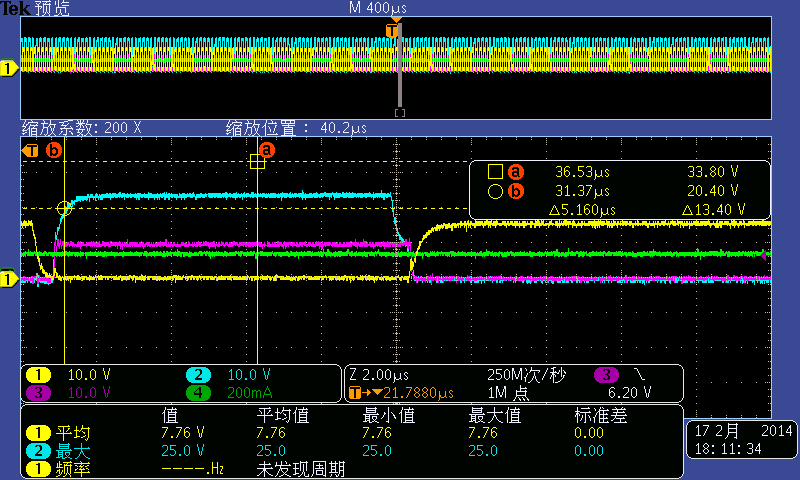

电路图如下：C:\Users\zhihong\Desktop\LLC奇怪波形\无标题测试波形如下：C:\Users\zhihong\Desktop\LLC奇怪波形\tek00000C:\Users\zhihong\Desktop\LLC奇怪波形\tek00001CH1黄色：A点波形CH2蓝色：B点波形CH3紫色：C点波形CH4绿色：流过D点的电流波形奇怪的是：为什么上管驱动（B点波形）都已经关闭，但是半桥的输出（C点）电压不能将为0，而是要等到下管开通的时候（A点为高电平）才降到0？请各位大侠帮忙解释一下，谢谢了！因为C点的分布电容、内部电容吧。

上管关闭，C点处于较高阻抗状态，有电容的话就保持电压不变。
