[开关电源]【快乐分享】+42W室内恒流开关电源设计

一般的开关电源外观：最近在协助我的师傅做42W的室内开关电源设计，目前进展顺利。

我就跟大家分享下做项目的点点滴滴吧。

我们设计的这款产品的基本特性如下：1.可达90%的高效率。

2.可校正的功率因数。

3.带拨码开关的可调输出电流 。

4.0-10V调光。

5. IP20. 6.多种保护，OVP, SCP,OTP and OpenLamp 保护。

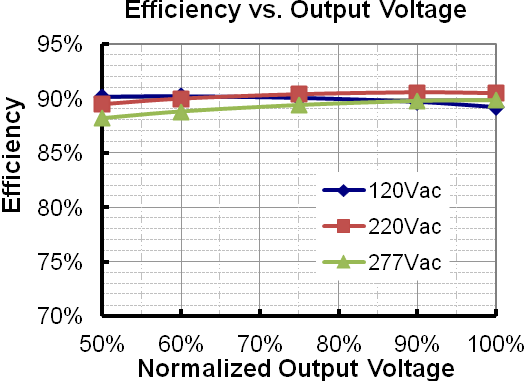

在最初设计的时候，我们分析设计了两个model，最终把这两个model拓展，设计了7个model，分别为350mA，530mA，700mA，1050mA，1400mA，1750mA，2100mA，在超宽输入交流电压下，分别得到各自的输出电压范围和输出恒流，效率实现了90%以上，功率因数也在0.95以上。

在输入特性上，我们选择的是超宽交流电压输入（90-305V)，频率的范围不外乎是50,60HZ这两个，因此一般都选择把这两个包含的范围，漏电电流要求在277V，60HZ时满足最大值要小于0.60毫安，而输入的交流电流根据输入的交流电压而变换，一般要求是0-0.8A的范围内，典型值要求在220VAC输入时，最大值不超过0.6A。

励磁电流由于受励磁电压的影响，我们也要考虑，在做这个项目设计时，我们要求励磁电流最大值不超过75A，在输入220VAC和常温25摄氏度的条件下。

在输出特性上，我们要分别考虑的是空载时的输出电压和拉载时的输出电压，一般情况下，我们都知道，空载电压会比加载时的输出电压高。

同样，我们还要考虑输出电压的稳定性，纹波比例要小，开机启动不要太慢，各项指标正常。

我们也为这款产品设计了各种保护电路措施，比如短路保护，过压保护，过温保护等等，这些保护为确保设备的正常运行提供了安全保护。

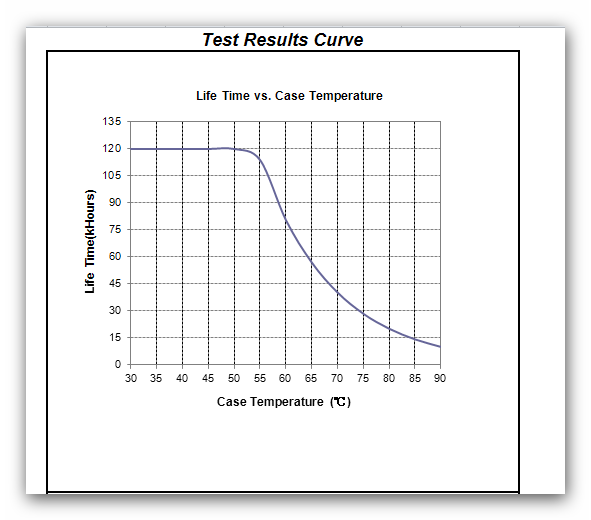

产品的效率基本可达87%以上，产品的寿命可达80500个小时。

下面给大家分享下这款产品的一些测试数据报告吧。

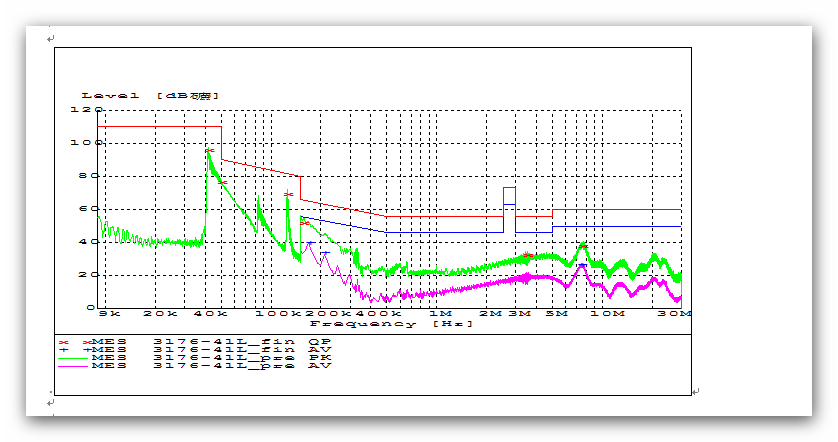

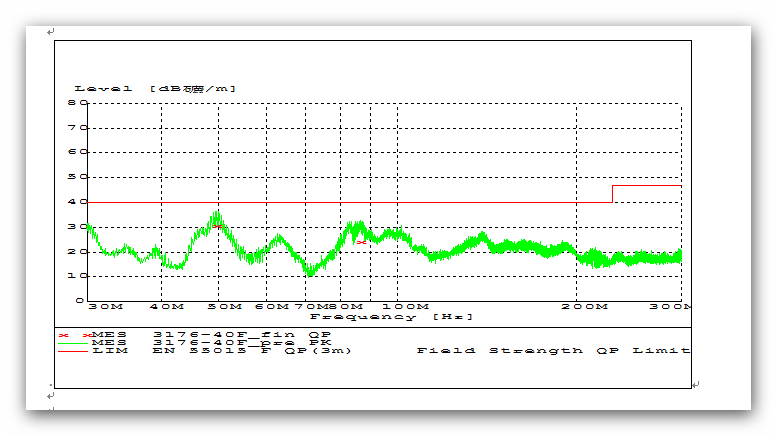

EMI测试：Lifetime测试：SVT测试：测试低温，常温，高温下产品的性能是否稳定。

测试项目根据产品而定，由于都是测试数据，这里暂时不放图了。

应力测试：应力测试主要看产品中各个元器件的耐压性如何，是否会超过额定的耐压值，是否会有风险。

这个也是比较重要的一个测试环节，有时候我们会遇到某个元器件过不了应力测试，换了耐压值更高的元器件后，发现其他测试过不了，因此很头疼。

热测试：确保元器件工作在正常的温度范围内。

雷击测试：防雷保护，避免受到雷击危险。

写得真累，希望大家多多交流吧。

@21小跑堂@21小跑堂  前面没成功艾特。

挺好此方案是不是ST的L6562做的？可以共享吗？很好
