[逆变器]关于逆变器，一个有点白痴的问题。

LZ还在读书，纯菜鸟，勿喷。

:lol我想做一个单相220V工频输入，三相220v输出，控制永磁同步电机。

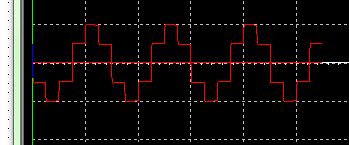

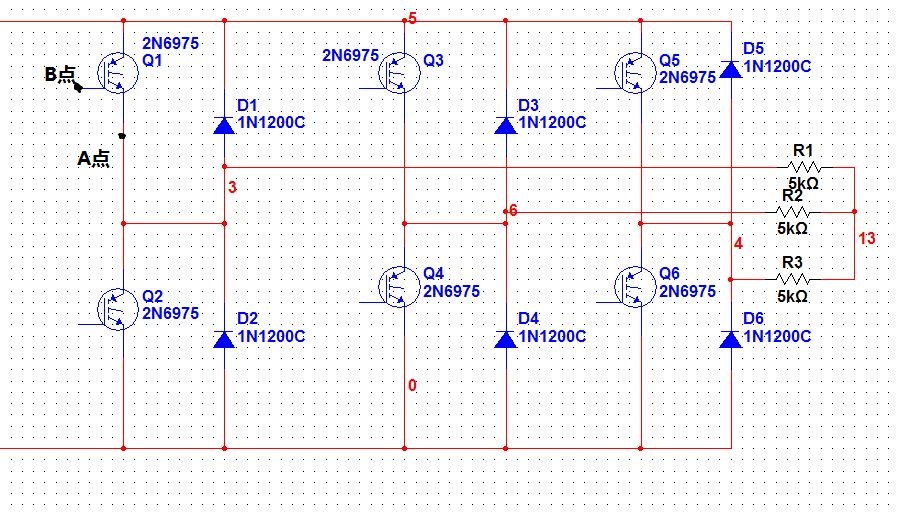

电路大概是这样的没加电感，仿真出来大概是这样的。

现在问题是：如果忽略IGBT导通压降，逆变出来电压峰值大概是上面IGBT导通时E端口电平（A点导通电平）乘以2/3。

IGBT导通GE需要一个压差。

如果我需要逆变出220V交流电压，峰值380V。

这么算，B点导通时，PWM的电平需要升高到五百多V。

。

。

我要怎么做？把A点电压拉倒570v，把B点导通时电压拉倒580v？满意回复+10luofeng2g 查看完整内容驱动GE电压由隔离电源单独供电，说白了，Ue增大，Ug增大！+5blessdxp 查看完整内容220升压到380需要（大功率）：1提高直流母线电压；2、逆变后变压器升压两种方法+5zhaohe2001 查看完整内容IGBT驱动栅极要用隔离电源，+15V, -9V不知道你说的220V永磁电机是指线电压还是相电压，不管是那种，母线电压都不够，需要先升压。

不建议交流侧加升压变压器 ...220升压到380需要（大功率）：1提高直流母线电压；2、逆变后变压器升压两种方法220输入，峰值1.4*220，没看懂。

。

blessdxp 发表于 2013-12-2 08:37 220升压到380需要（大功率）：1提高直流母线电压；2、逆变后变压器升压两种方法 ...

感谢回复，……我还是觉得逆变后升压比较容易实现 而且安全 不会不小心电死:lol

luofeng2g 发表于 2013-12-2 08:54 220输入，峰值1.4*220，没看懂。

。

就是，我认为貌似要逆变出220V的交流电压，上排三个IGBT导通时候G极电平大概要600V，GE级有个几伏的压差。

我觉得比较棘手（难道是我想错了？）我查了一下IGBT驱动芯片的电压是15V。
