一个MOS的驱动电路,高分求评价分析

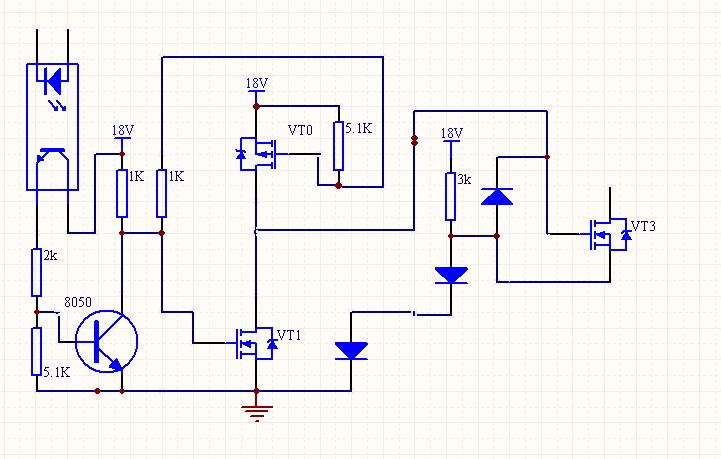

我这里所说的驱动电路是指图片当中的VT0和VT1组合起来驱动另外的一个MOS(在本例子是指VT3)不是指三极管8050驱动VT0和VT1我图片使用两个二极管串联起来再输出去(没有使用GND),是想提高VT3的S脚电位,抵消VT1压降满意回复+10不亦心 查看完整内容那俩1K的电阻去掉也无妨。

。

。

2N3904,2N3906驱动都能瞬间拉灌差不多2A 的电流出来，8050,8550应该更强。

。

。

驱动能力够了板子面积不够，还搞这么复杂。

。

。

...+9airwill 查看完整内容看得出, 楼主是动了不少脑筋的.自己设计了一个驱动电路. 目标是得到性能比较好的隔离驱动电路.但是, 这里面还是有很多问题.最大的问题是, 开关过程中, VT0,VT ...+8youss 查看完整内容VT0和VT1为推挽驱动VT3以消除栅极电容的影响,+8宋业科 查看完整内容你的想法太好了，图画的也好。

+8diy1997 查看完整内容MOS 管有个优势是低导通电阻,而你要串两个二极管?+7Siderlee 查看完整内容图真乱把主电路画完；“我图片使用两个二极管串联起来再输出去(没有使用GND),是想提高VT3的S脚电位,抵消VT1压降”驱动各点的电位是跟着主电路的电位的，你想 ...我图片使用两个二极管串联起来再输出去(没有使用GND),是想提高VT3的S脚电位,抵消VT1压降,更可靠地在关闭VT3的图真乱把主电路画完；“我图片使用两个二极管串联起来再输出去(没有使用GND),是想提高VT3的S脚电位,抵消VT1压降”驱动各点的电位是跟着主电路的电位的，你想让你的主电路跟着驱动走么？优待优化VT0和VT1为推挽驱动VT3以消除栅极电容的影响,
