线性稳压电源，带载能力，纹波很大！
来源： 作者： 发布时间：2025-04-19 00:09:04 浏览量：本帖最后由 weiwst 于 2012-5-14 16:23 编辑 用LM317,LM337,LM7805,LM7905,LM1117-3.3制作的稳压电源。
悲剧，刚开始带载能力很差！纹波也很大，现在解决了带载能力差，纹波还是很大！吸取上次发帖的经验，只公布几个信息。
原理图

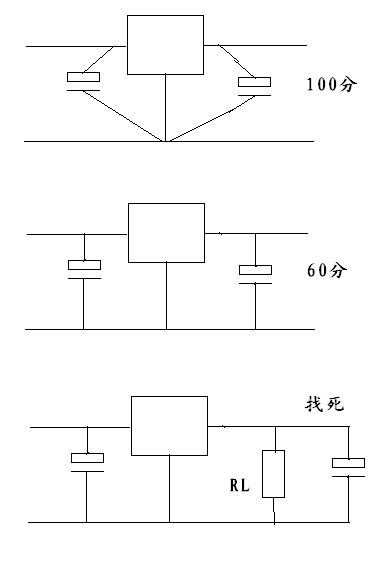

1，地线乱整，输出地在IC地与退耦电容地之间:funk:2，输出退耦电容太远:dizzy:建议初学者都画一块小功放板，用工频整流供电，整流退耦电容取正常值的一半或再小些，修改布线直到"听不到"交流哼声(耳朵贴喇叭上能听到一点点流水声），那信噪比有七八十dB，低频电路的布局布线基本就及格了

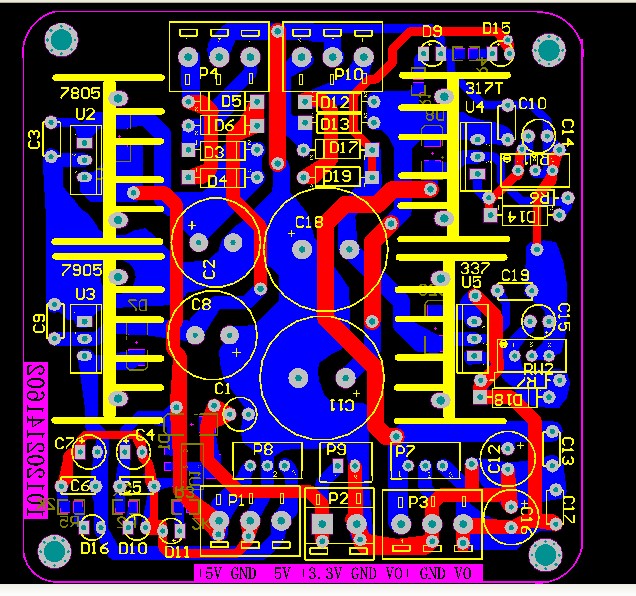

看来我的布线太不合理了。
以前没有测试过这个电源，直到前一段时间用来做仪表放大器和波形存储与回放时遇到问题。
。
。
现在看来电源真不好做。
谢谢指点。
