大电流LED驱动请求指点

有请达人们指点一下，要驱动40个的LED，每个LED的工作电压为3.3V，电流100mA， 该用什么方案比较可靠？该用什么样的电源方案？ 谢谢啦。

兼顾节省I/O与方便电源管理。

满意回复+20lymex 查看完整内容可以考虑5只LED串联成一组，一共8组，每组用三极管恒流方式驱动，电源24V。

或者，能找到电压更高一些的电源的话，可以8个1组、5组，优势是组数少，但较高的电压 ... 本帖最后由 lymex 于 2011-8-10 22:27 编辑 可以考虑5只LED串联成一组，一共8组，每组用三极管恒流方式驱动，电源24V。

或者，能找到电压更高一些的电源的话，可以8个1组、5组，优势是组数少，但较高的电压的电源可能得来不易。

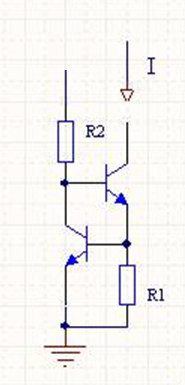

所谓三极管恒流，就是如下：其中I就是电源串联LED后接上去，两个三极管均为硅管，左边的Q1可以用小功率的，右边的Q2要用中功率的，R1可以用6.2欧，R2左端接单片机的0-5V控制。

如果能找到较高放大倍数的Q2（200倍），那么R2可以用5k，那样一个端口可以驱动4到5组，否则要用更多端口。

Q2用达林顿管也可以（但Q1仍然用单管），那样R2用20k，全部驱动并联。

2# lymex 谢谢2楼的兄弟，怪我没说清楚，LED是单个独立控制，不是同时控制的，谢谢。

如果单独控制，那LED电源用5V即可，串入个15欧、1/2W电阻，用三极管驱动，三极管用9013即可，基极串入2k电阻用0-5V控制。

至于控制，40个IO口显然太多了，可以采用串-并转换，例如用5个74HC164，每个占用2个I/O，加上一个共用的Reset，共计11个端口。

动态扫描驱动6+7个IO或5+8个IO
