来源： 作者： 发布时间：2024-04-07 00:09:04 浏览量：手头有一块很垃圾的数字表，以前感觉数字的新鲜就一直用数字的，但是这块表没有自动断电的功能，自己有时还总是忘记关，电池啊就一块接一块的，很是无奈。
最近从网上找了一下简单的逆变电路，两个三极管一个电感几个电容几个电阻，这几天闲下来就动手做了一下，手头合适的零件真是不多，就瞎凑了几个电感还大了不少。
虽然是学电子的，但是我的模电很垃圾，因为我比较喜欢单片机一类的……电路自己还能凑合分析。
但是，中间的计算不太懂，看着电路的意思有点像BOOST升压电路。
。
。
可是 这个震荡不是方波。
。
。
迷糊了。
。
。
对电感跟反馈回来的那个电容的数值确定不会计算，比如说频率的确定，电感的大小，电容的大小！关键是这个升压后的功率怎么计算？ 开始是按照1.2V输入做的，但是做完了以后空载能到8.5V左右！但是接上万用表就拉低到了5V左右。
。
。
勉强知道是功率不足，但是这个需要改良哪里不清楚了。
。
。
最后直接把输入电源改为4V多，在接上负载的情况下可以到9V（负载就是万用表数字的！）。
这几天没有事情打算研究一下，顺便再好好学习一下模电，希望给位模电大师们给小弟点拨一下！ 发一下自己动手做的PCB。
。
。
有点垃圾……

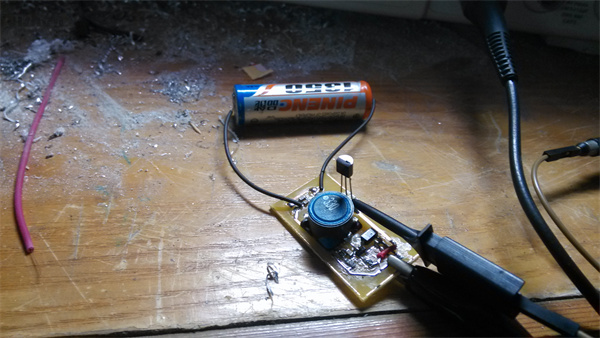

按照原定的接上了1.2V,可是后边带入负载就不行了~

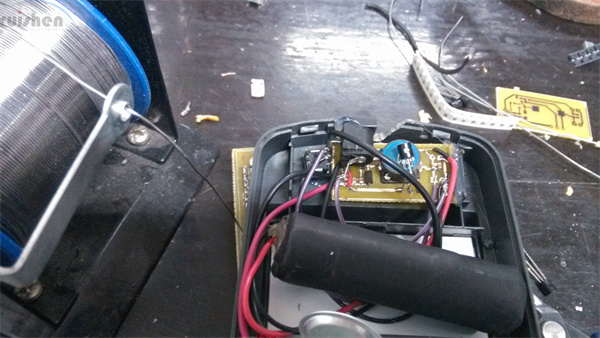

开始装入万用表了。
。
。
电池换成了4V，电压9V多，逼近10V！

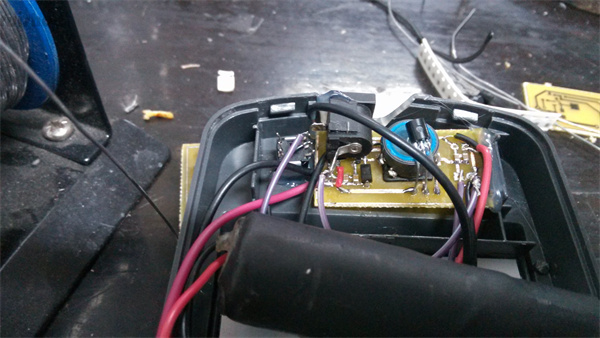

接上了一个DC接头，这个可以用USB的供电给电池充电！可充电的。
。
。
直接缓解了我换电池的压力！

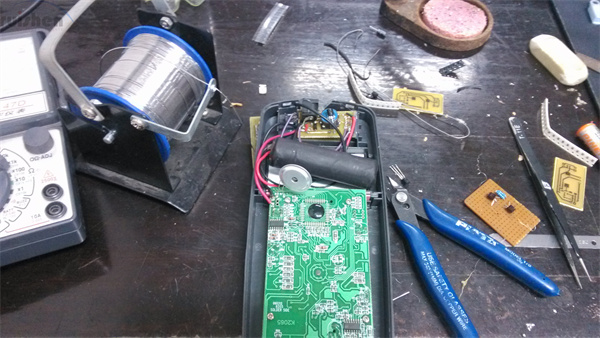

再来个全景看看那。
。
。

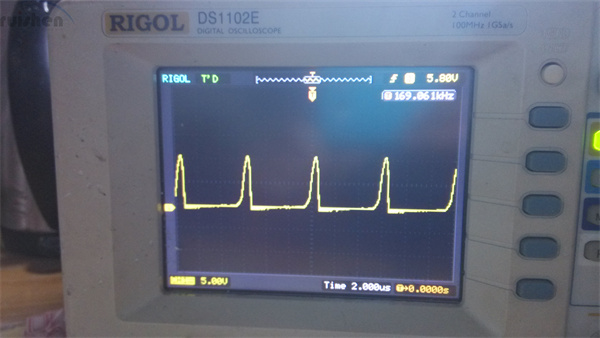

这个是我测得的输出波形，电感出来即将进二极管那段的波形。

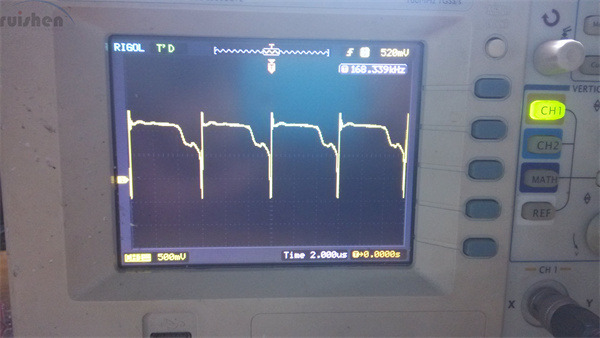

这个波形是通过电容反馈给第一个三极管基极的波形，看样子感觉电路震荡有可能挺垃圾。
。
。
自己震荡没学好。
。
。
看不懂。
。
。
求教。
附上PCB图 原理图

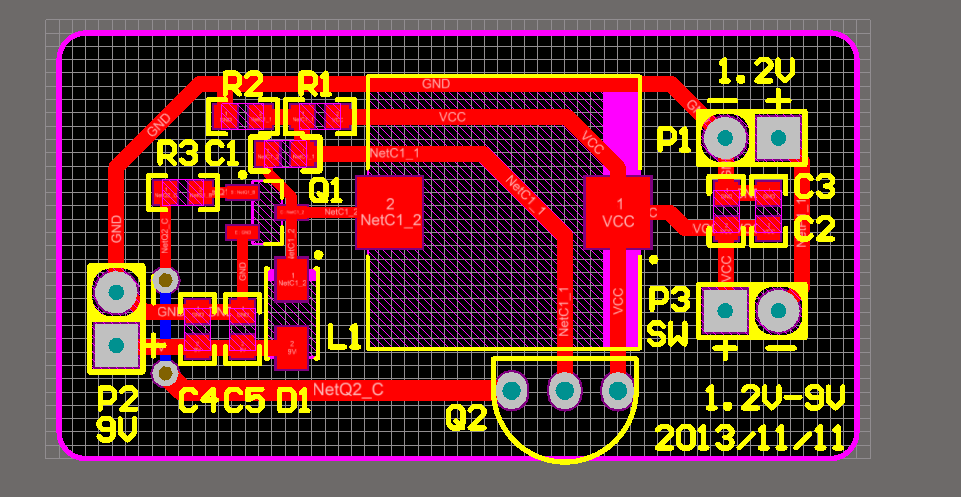

PCB图，本来打算全部用铁片的。
可惜8550没有找到铁片的便用了一个直插的。
不好看了~

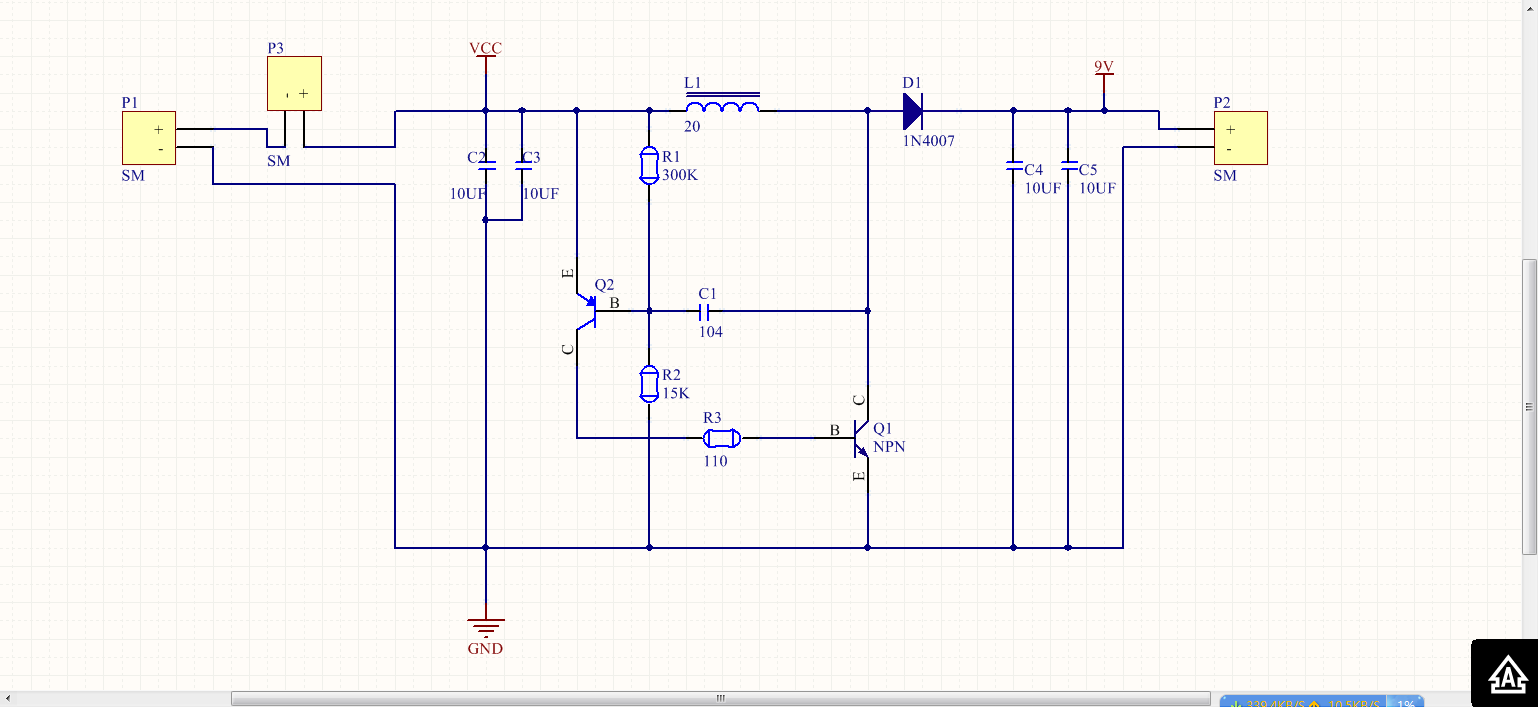

原理图。
很简单的。
但是。
。
。
。
。
。
满意回复
+10不亦心 查看完整内容LZ最好能把这几张图片用画图工具压缩一下再上传，打开太慢提示，C1正反馈，至关重要LZ最好能把这几张图片用画图工具压缩一下再上传，打开太慢提示，C1正反馈，至关重要
