[开关电源]电阻为何烧断
来源： 作者： 发布时间：2025-03-13 00:09:04 浏览量：

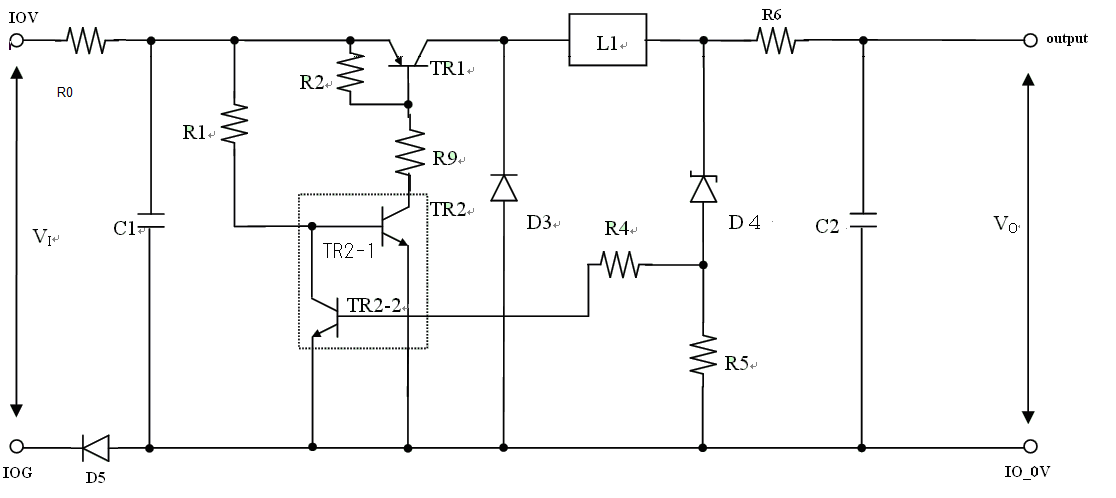

今天贴装了一块基板，因为失误少贴了续流二极管D3。
上电一段时间后（1min 内），发现基板有烧焦的味道。
拆壳后发现，电阻R0出现了烧断。
请问为何R0会烧断个人是猜测电感的反向电动势，但是说不清楚道理，欢迎各位前辈前来解答满意回复
+15不亦心 查看完整内容单绕组电感电流不能突变，电感物理性质：E=-Ldi/dt，TR1关断，D3木有，L1就木有续流回路，di/dt很大，电感两端电压会很高，L1右端被Vout钳位，只能左端产生 ...
+5king5555 查看完整内容原因是沒接D3时,本电路就不是开关式,TR1不会振盪了,变成线式稳压器必然Iin=Iout ,流过R0及TR1的电流比开关式时大很多。
...
就R0烧了，其他没坏的？TR1完好？要是输入时直流的，且电路时线性工作的，不至于由于二极管导致电阻烧毁，是不是你负载大了？
不亦心 发表于 2013-11-1 13:18不好意思 前两天网络出问题了TR也坏了2楼说的有道理，D2是提供电流泄放回路的，没有D2，由于TR2导通，TR1关断时电感产生的续流对TR1造成冲击损伤。就R0烧了，其他没坏的？TR1完好？
