[开关电源]如何简单实现5V变成-5v电压？求分析

很多地方板子设计经常涉及5V进去。

有的芯片需要-5V。

如果直接板子上涉及简单的-5V输出的电压很方便。

所以查了下。

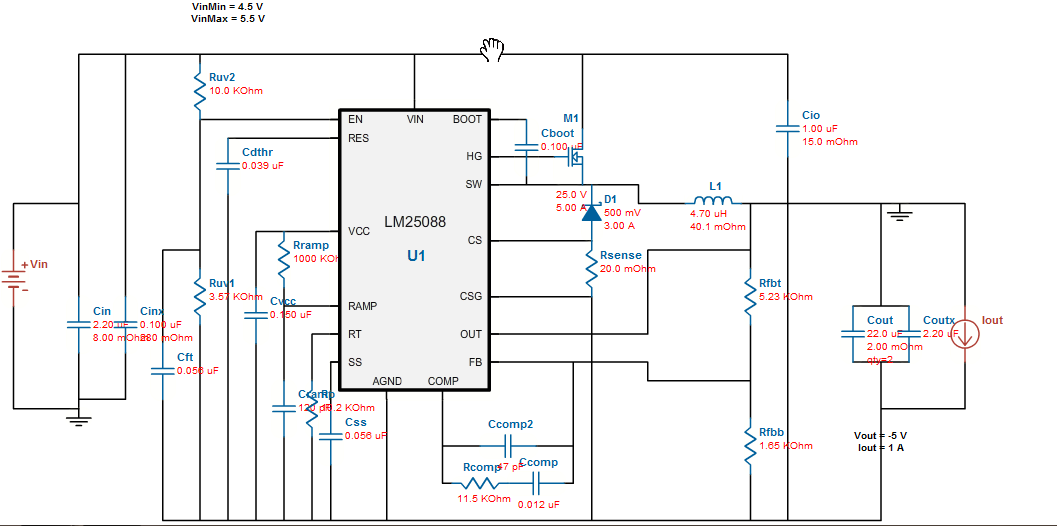

发现TI有一LM25088芯片可以实现。

但是一直没理解原理如何而来的。

求大侠帮忙分析下。

这个如何解释它的输出-5v啊。

PDF也没看的太明白。

满意回复+2hotyong 查看完整内容一时没找到这个芯片的资料,可以参考这个电路的原理还有一种是电荷泵原理的,典型芯片为ICL7660,这种原理就非常好理解了. MAX232内部的负压电源就是基于这个原理 ...+2yanwen217 查看完整内容电荷泵的最简单，外围只3个电容即可，除了ICL7660，还有SGM3206等等，设计起来非常简单方便：+1mmuuss586 查看完整内容电荷泵，比如ICL7660。

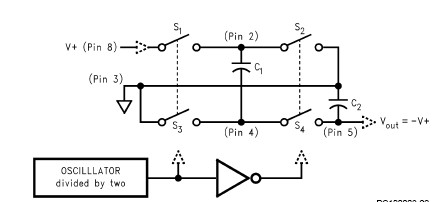

或者DCDC，B0505一时没找到这个芯片的资料,可以参考这个电路的原理还有一种是电荷泵原理的,典型芯片为ICL7660,这种原理就非常好理解了. MAX232内部的负压电源就是基于这个原理实现的.

hotyong 发表于 2013-12-12 13:13 一时没找到这个芯片的资料,可以参考这个电路的原理还有一种是电荷泵原理的,典型芯片为ICL7660,这种原理就 ...

lm25088.pdf(1.29 MB, 下载次数: 22)2013-12-12 13:23 上传点击文件名下载附件芯片资料这个。

hotyong 发表于 2013-12-12 13:13 一时没找到这个芯片的资料,可以参考这个电路的原理还有一种是电荷泵原理的,典型芯片为ICL7660,这种原理就 ...

谢谢啦。

不错。

。
