[开关电源]请教双向可控硅Vgt（触发门极电压）到底指的是什么

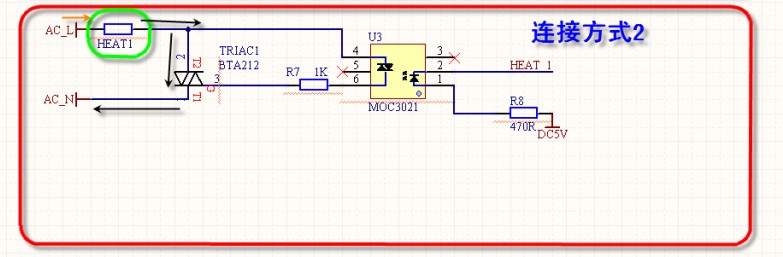

有个问题请教一下！！ Vgt（触发门极电压）到底指的是什么？ 是G和T1之间的电压？ 还是交流AC的电源电压(220V,有这样夸张吗？我看书说一般只有几伏而已)还有 为什么 我通过R7电阻的电流 只有(0.05mA),难道Igt触发门极电流只有0.05mA就能驱动可控硅？Vgt（触发门极电压）到底指的是什么？ 是G和T1之间的电压，也就是一个PN结的压差，约0.7V。

可控硅具有自保持特征，即流入G的电流大于等于 Igt触发门极电流，可控硅即导通，此时彻底取消流入G的电流，可控硅还是保持导通状态，除非去掉T1,T2之间的电压~~~这样，就能理解，通过R7电阻的电流, 只要大于等于 Igt触发门极电流(0.05mA),  可控硅就触发成功，保持导通状态。

即 Igt触发门极电流只要0.05mA，就能驱动可控硅。

谢谢！你的回答！但是我看说明文档BTA21,触发电流是20～50mA,为什么我0.05mA就可以触发啦！

laoxu 发表于 2013-7-23 06:22 Vgt（触发门极电压）到底指的是什么？ 是G和T1之间的电压，也就是一个PN结的压差，约0.7V。

可控硅具 ...

触发电流是不是在导通后！就近似为0啦！！ 只是在通的瞬间有！ 本帖最后由 laoxu 于 2013-7-24 04:28 编辑

bigwudan 发表于 2013-7-24 01:15 触发电流是不是在导通后！就近似为0啦！！ 只是在通的瞬间有！

可控硅触发导通后， 触发电流可以为0, 但不一定为0,视加在G和T1之间的电压而定，总之，可控硅触发导通后，此时彻底取消流入G的电流，可控硅还是保持导通状态，除非去掉T1,T2之间的电压~~~
