[开关电源]请教TL494限流原理

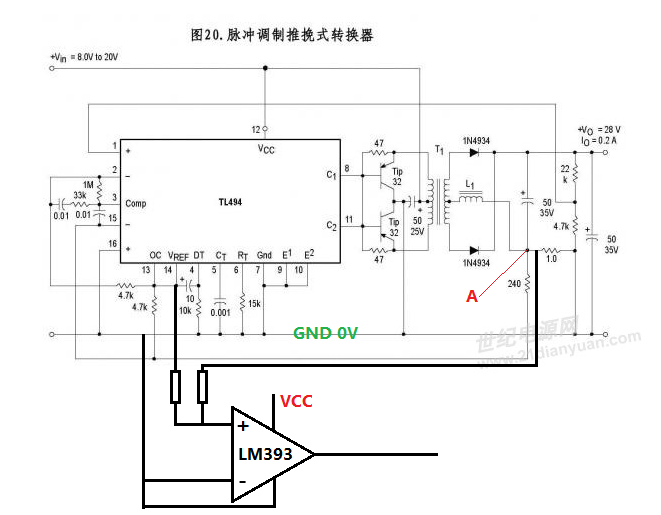

本帖最后由 yuanyx99 于 2014-1-11 16:49 编辑 对494的限流原理不太明白，查了半天资料，现在我理解如下，各位大侠帮忙看看我理解的对吗典型电路把输出负极（图上绿色）看成是GND，电压永远为0。

那么在有输出电流时图中A处应该是负电压，并且电压随着输出电流增大。

Vref和A之间的电位差经过4.7K和240欧电阻分压以后加到494 15脚；随着输出电流增大，15脚电压逐渐变小，当15脚电压低于GND（0V，也就是16脚电压）时，误差放大器动作，控制494输出减小输出电压从而减小输出电流。

另外，我想将一个494电源改成充电器，需要加一个充电指示电路，如上图黑色部分，原理和494的误差放大器一样，393反相输出端电压为0 同相端电压是Vref和A点分压得到，当同相端电压低于0V（也就是反向端）时，393输出翻转，然后通过输出端的LED指示灯指示充电状态 . 请问这样做行不行？还是看看494的内部功能原理图噻，理解那个就行了.这个电路看起来确实比较难理解
