关于开关电源的几点困惑,求高手解答~~~
来源: 作者: 发布时间:2022-11-16 10:25:13 浏览量:本人最近开始接触开关电源,对开关电源比较感兴趣。
于是在网上和图书馆找资料自己看了下。
发现比自己想象的要难很多。
对开关电源的工作原理还是没有完全理解。
只知道开关电源是靠开关管的开断产生脉冲波。
可是这其中的细节还没搞清楚。

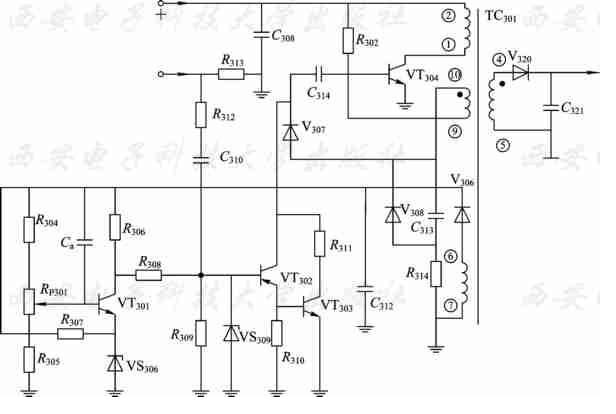

C:\1111.png这是我最近看的一张图。
对着树上的解释看了下。
存在以下疑问,希望好心的高手指教。
1,开关频率和谁有关?书上说C313和R413共同设置振荡电路的基本脉宽频率。
怎么设置的不是很懂。
我个人理解是,从截止到饱和的时间(t1)很短,相当于一个脉冲的上升沿,之后对C313充电(t2),这段时间相对于t1来说 很长,t1可以忽略。
当充电电流逐渐减小时开关管会迅速关断,这段时间(t3)也很短,相当于下降沿。
之后通过V308给 C313快速放电,时间也可以忽略。
一个振荡周期结束,也 就是开关管的一个周期。
这样开关管的周期基本等于电容的充 电时间。
这是我个人的理解,不知道对不?2.书上说C313的快速放电导致下一个导通周期提前,导致脉宽变化的同时频率也在变化,这是此类开关电源的特点之一。
那是不是可以理解开关电源的频率不是固定的?这个频率是怎么变化的?3.就是关于占空比的问题。
书上说占空比是通过电容C314来调节的。
这个C314是如何调节占空比的?什么时候给C314充电?什么时候放电?4.书上只解释了当开关电源输出电压高于期望值的情况,那如果输出电压低于期望值呢? 我的理解是此时VT301截止,那VT302和VT303都应该截止啊,那怎么调节占空比?5.当没有反馈时,占空比有多大?是100%?这是我最近看书不懂得地方,我周围的人也没谁搞这个,有问题也 不知问谁,网上也没找到我满意的解释。
希望好心的高手帮忙解释下。
谢谢!还有就是有谁能完整详细的分析下 电路图,什么时候导通什么时候截止,电流,电压大小方向如何,电容是怎么充放电的,那就更好了,这样新手学习起来可能就比较轻松了。
我个人认为这些理论,细节如果能够完全理解,那对后续学习会有很大的帮助,小弟在此等好心人的帮助。
刚刚图片没上传好,这是图片希望能有好心人帮帮忙解答下,不胜感激别看这个了,这个是rcc,属于变频控制。
现在的主流开关电源已经把它淘汰了。
现在都用的ic
