半桥LLC--MC33067控制芯片
来源： 作者： 发布时间：2024-12-31 00:09:02 浏览量：最近在用这款芯片在做一款500W的半桥LLC，调试的时候发现，只要该芯片一旦上电，芯片便输出PWM，无论11引脚（软启动）是高电平还是低电平芯片都可以输出PWM，并且当通过拉低该芯片11引脚（软启动）并不能关闭芯片PWM输出；而只要故障输入引脚10脚注入一个1V以上的高电平，芯片PWM关闭输出，当10脚高电平恢复到低电平后，PWM并不能自恢复输出， 一定要断开外部供电电源重新上电后芯片才可以恢复输出。
请用过这个芯片的论坛朋友帮忙看看这个芯片是否是这样工作的？谢谢！

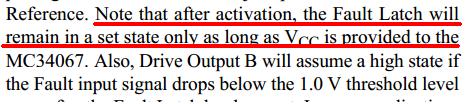

MC33067PG.pdf(544.88 KB, 下载次数: 31)2013-10-19 23:02 上传点击文件名下载附件 本帖最后由 不亦心 于 2013-10-21 15:50 编辑 正常，规格书上不是有描述嘛。

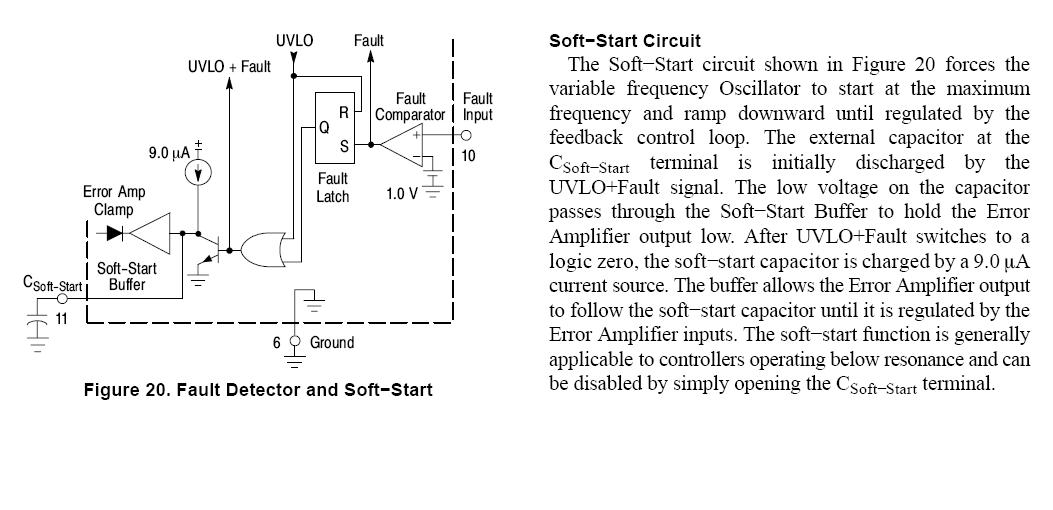

通过拉低软启动引脚,发现并不能关闭PWM输出,很是奇怪也就是说无论软启动引脚是处于高电平还是低电平,对PWM输出貌似没有半点影响.
英文非常烂,请大家帮忙看看这段话是怎么样说这个软启动的?谢谢!
