这个TL494做的逆变器，我有极大的疑问

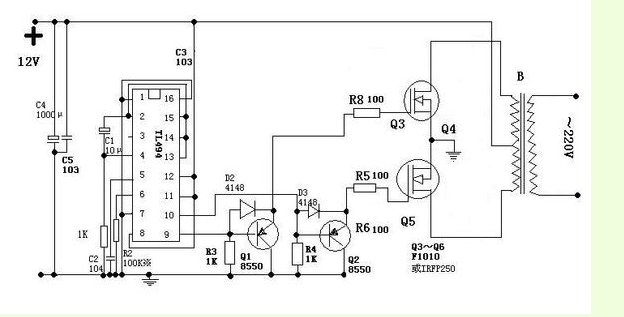

见下图，这是在网上看到的一个电路，电路中9脚和10脚分别驱动PNP三极管的基极，但是在TL494的内部，9脚和10脚却是两个NPN三极管的发射极，如此一来，外部的两个PNP三极管还怎么导通？是不是应该把外部三极管的基极接到内部三极管的集电极？也就是8脚和11脚。

满意回复+5不亦心 查看完整内容+5maychang 查看完整内容如果不用这两支PNP管，那么MOS管门极充电(电位上升)是靠TL494内部三极管上拉，TL494内部三极管导通内阻很小，所以MOS管门极电压上升沿相当陡。

但没有这两支PNP管 ... 本帖最后由 yytda 于 2013-10-15 18:22 编辑

不亦心 发表于 2013-10-15 18:12

原来是这样啊，那8050起什么作用？是不是TL494的脉冲关断时，加快场效应管的截止的？写错了，是8550，不是8050

yytda 发表于 2013-10-15 18:20原来是这样啊，那8050起什么作用？是不是TL494的脉冲关断时，加快场效应管的截止的？写错了，是8550，不 ...

可以这么说吧如果不用这两支PNP管，那么MOS管门极充电(电位上升)是靠TL494内部三极管上拉，TL494内部三极管导通内阻很小，所以MOS管门极电压上升沿相当陡。

但没有这两支PNP管时，MOS管门极放电(电位下降)只能靠电阻(即TL494内部三极管发射极负载电阻)，即使该电阻小到300欧左右(注意这是TL494内部三极管很大的负担)，也比三极管导通时内阻大得多，所以MOS管门极电压下降沿不够陡。

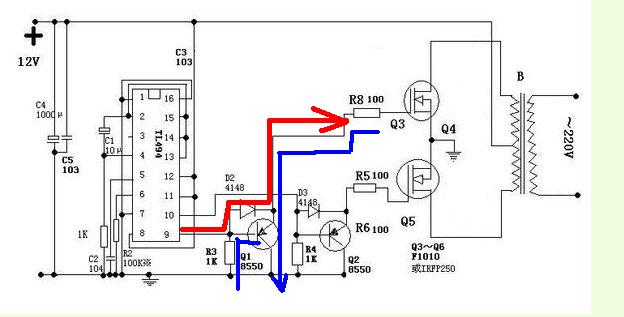

图示电路，MOS门极充电时靠D2D3，D2D3正向压降关断Q1Q2，对TL494内部三极管没有分流，TL494内部三极管发射极电流完全流入MOS门极，故PWM脉冲持续期间(不是上升沿！)TL494不必输出电流。

而MOS门极放电时D2D3关断，R3R4上电流由两支PNP放大，门极所充电荷可以很快放掉。

所以这两支PNP管起加速MOS管门极放电作用。

R3R4还可以用得更大一些，用到2k也不会影响MOS管门极放电速度。

R5R8可以去掉。

这是输出50Hz方波的逆变器，早已被淘汰，楼主不必在这种电路上多花时间。
