电源抑制比怎么测量？

电源抑制比怎么测量？[复制链接]想做出一个电源的电源抑制比与频率之间的曲线，不知道该怎么测量？此帖出自开关电源学习小组论坛|||最简单而直接的方法，是在不同频率下测量该电源的电源抑制比，然后联点绘出曲线。

|||

maychang 发表于 2021-11-5 15:32最简单而直接的方法，是在不同频率下测量该电源的电源抑制比，然后联点绘出曲线。

我有一个标称为输入电压12V输出为1KV的电源，我把输入电压给到12V测得一个输出电压，再把输入电压给到11.5V和12.5V各测得一个输出电压，然后通过这个算出一值位 -52.4就是直流那交流的我该怎么测呢，是在输入加一个正弦信号么，这个信号峰峰值加多大？|||

zk643 发表于 2021-11-5 15:43我有一个标称为输入电压12V输出为1KV的电源，我把输入电压给到12V测得一个输出电压，再把输入电压给到11. ...

『那交流的我该怎么测呢，是在输入加一个正弦信号么，这个信号峰峰值加多大？ 』是在输入的直流上面叠加一个交流信号。

该交流信号源必须能够通过输入的直流电流，且能够输出足够的交流电流。

这样的交流电源因有特殊要求，即使是使用变压器输出，也需要稍特殊的设计。

|||

zk643 发表于 2021-11-5 15:43我有一个标称为输入电压12V输出为1KV的电源，我把输入电压给到12V测得一个输出电压，再把输入电压给到11. ...

至于该交流信号加多大，完全看你测量的需要。

信号太小，难以测量准确。

在可以准确测量的前提下，尽可能小。

|||

maychang 发表于 2021-11-5 16:03至于该交流信号加多大，完全看你测量的需要。

信号太小，难以测量准确。

在可以准确测量的前提下，尽可能小 ...

既然我的输入是12V,那么我也加一个峰峰值为12V的交流信号，然后再调节直流电压11.5V-12.5V看输出变化，不同频率的信号都这么测就做出曲线了，是么？|||

zk643 发表于 2021-11-5 16:27既然我的输入是12V,那么我也加一个峰峰值为12V的交流信号，然后再调节直流电压11.5V-12.5V看输出变化，不 ...

首先，施加12V峰峰值的交流信号不可行。

该电源承受的输入电压实际上是12V－6V＝6V到12V＋6V＝18V。

该电源是否能够在6V～18V的输入电压下正常工作，大成疑问。

施加的交流电压，峰峰值最好在直流电源电压的十分之一以内。

|||

zk643 发表于 2021-11-5 16:27既然我的输入是12V,那么我也加一个峰峰值为12V的交流信号，然后再调节直流电压11.5V-12.5V看输出变化，不 ...

其次，“再调节直流电压11.5V-12.5V看输出变化，不同频率的信号都这么测”，这样测量出来的电源抑制比，不是该频率的电源抑制比。

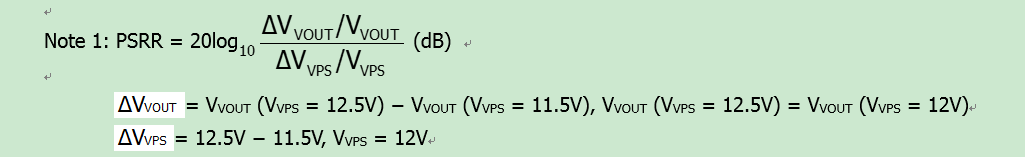

实际上，施加交流信号后，交流信号峰值就是三楼图片中的 Δ VVPS。

所以，施加交流信号后不必再改变直流电源电压。
