为什么buck结构Vin高，效率低？

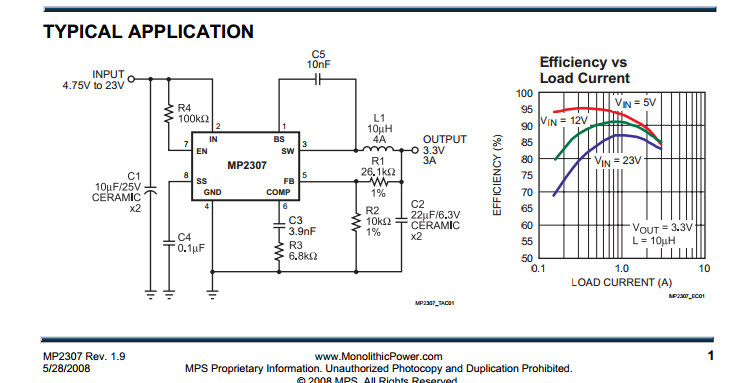

满意回复+5PowerAnts 查看完整内容开关电源的效率有浴盆效应, 最低/最高点效率都不佳, 中间某段最爽你现在也算是过来人了, 跟你讲一个成人话题.如同你跟你老婆XXOO, 你太兴奋和太疲惫都未必尽 ...开关频率不变的话，电压越高，主开关管和续流管开关损耗越大(超过了导通损耗降低的速度)；纹波电流越大，导致电感和滤波电容的损耗越大输入电压高ＩＣ的静态损耗高内部MOS的开关损耗高主要还在于高压占空比很小, 开关过镀期的损耗增加 本帖最后由 不亦心 于 2013-9-2 16:24 编辑 BUCK的Vin高，效率低未必吧，看LZ图3A的时候。

。

。

。

这颗同步整流IC内部的高边MOS和低边MOS的导通电阻一样，所以导通损耗和约等于Pon=Io²*Ron，即此损耗和Vin无关上管开关损耗Psw1=Vin*Io*Tcross*f，显然这个损耗和Vin成正比，Vin高，此损耗增大，效率下降，电感铜损，电容ESR损耗等与此类似。

。

。

======================================================但是Io在3A左右的时候，高压效率反而高，这一点暂时还不是很明白，求解@PowerAnts
