[稳压电源]请高手指导此过流保护电路，谢谢

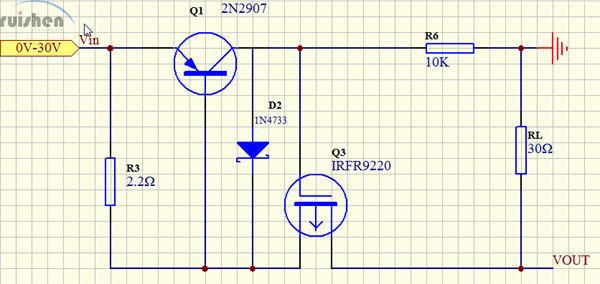

本帖最后由 fy1999 于 2013-11-28 16:00 编辑 测试条件：输入电压20V，负载30Ω电路加电流只能到270ma，输出未能关断？结果：        10v， i =240ma                   Q1：e为9.7V    b为 9.1V   c为 5.2v                 Q3；s为 9.1V   d为 7.6V   g为 5.2v               20v， i= 270ma                  Q1：  e为 20V    b为 19.4V   c为 16V                Q3；  s为 19.4V  d为 7.9V   g为 16V满意回复+10LittleSnowBall 查看完整内容这是恒流源电路，三级管工作在动态开关状态，恒流电流=0.6/2.2=0.27A,这是恒流源电路，三级管工作在动态开关状态，恒流电流=0.6/2.2=0.27A,

LittleSnowBall 发表于 2013-11-28 21:42 这是恒流源电路，三级管工作在动态开关状态，恒流电流=0.6/2.2=0.27A,

能不能详细讲解一下，没太看懂Q3的作用~~~谢谢:lol

d00251864 发表于 2013-11-28 22:57 能不能详细讲解一下，没太看懂Q3的作用~~~谢谢

刚开始Vgs负压，pmos打开，电流流过，当电流增大到270ma是2.2欧电阻上电压到达0.6V,三极管打开，Vgs=0，pmos关闭；电流又为0，2.2欧电阻上电压又为0，三极管关断，pmos开通，然后周而复始，开通关断，宏观上就表现为电流为恒定值，这就是恒流源，用个可变电阻负载，逐渐减少电阻，会看见电流到达0.27A后不变，输出电压逐渐降低，mos管上压降增大，发热变大，所以mos管会加额外的散热器有什么好办法在电流大于0.27A时，使Q1工作在完全饱和状态
