[开关电源]TOP222YN问题

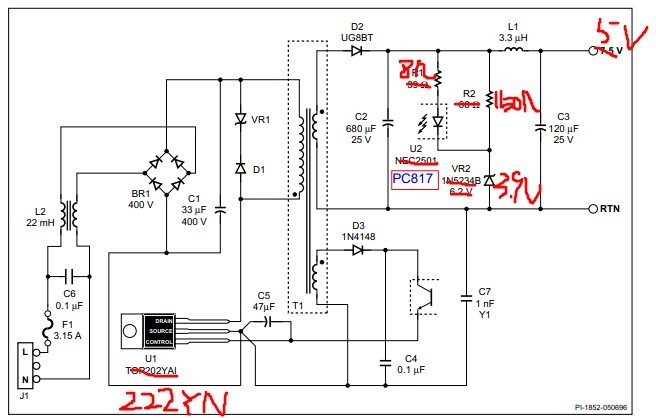

电源规格：输入电压：AC85V-256V输出电压：5V额定功率：20W开关电源芯片：TOP222YN工作方式：不连续模式变压器：初级电感量：126.5UH初级绕组：16匝次级绕组：2匝反馈绕组：5匝骨架：EE28电路图： 问题：为什么空载时输出电压会是7.5V，带15欧姆电阻时输出就掉到了3.3V，然后我用示波器分别观察这两种情况时D极的电压波形，发现导通时间都很短？     请问一下是我变压器设计有什么问题吗？麻烦各位大神帮小弟解答一下这个问题，谢谢！初级16T也太牛B了吧，EE28也太浪费如果以前没有搞过开关电源，到PI官网去下载个软件PI Expert 它会帮你搞定。

。

。

222YN 已经很古老了吧，换新的自己参考TOP243 5V 4A.pdf(209.09 KB, 下载次数: 34)2013-9-26 09:45 上传点击文件名下载附件

不亦心 发表于 2013-9-26 09:10 初级16T也太牛B了吧，EE28也太浪费如果以前没有搞过开关电源，到PI官网去下载个软件PI Expert 它会帮你搞 ...

大哥，我真的是刚开始搞的，可以给点指点吗，16T有什么问题啊。

EE28主要是因为想选大点就没问题，谢谢了！初级线圈匝数太少的话，电流会很大，容易磁芯饱和
