[稳压电源]电源的部分的一些疑问，求大神们教教

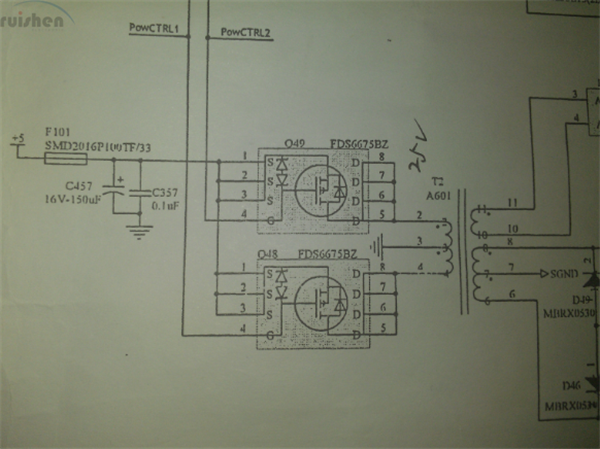

（图1）图1电路可能是+5v电源→逆变→变压器→全波整流→滤波→集成稳压→输出+5v等（后面电路没拍）。

小弟新手，有以下疑惑：1.这个逆变过程到底是怎么实现的？这个电路中加个逆变到底是为了什么，就是为了得到更加精确的电压吗？2.实际电路中用的电容太多了，下面图2中各种电容到底有什么作用？它们的大小，耐压值到底是怎么选的，为什么选那么大？满意回复+25tyw 查看完整内容逆变就是利用直流供电做成一个振荡器,把直流变成交流,再用变压器变压或变流,例如升压,或是降压以增大电流,再整流,滤波,变成直流.这里5V供电可能不是稳压的,逆变 ...+25不亦心 查看完整内容这个用料真猛。

。

。

看电流。

。

。

一个容量不够，或者一个体积太大，ESR太大                           (图1)                                                                             （图2）没人回答先自己顶，第一次发帖 排版没弄好 :(电容有很多作用。

电源中大部分是滤波。

。

。

linfeng24 发表于 2013-8-23 19:44 电容有很多作用。

电源中大部分是滤波。

。

。

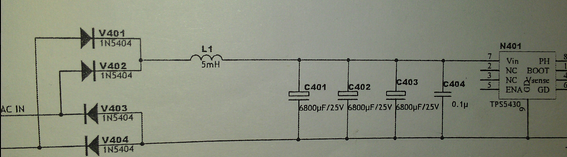

版主 能不能详细点 看图2 C401 C402 C403 C404  为什么要取那么的电压 和 耐压值？大电容滤掉低频，小电容滤掉高频 c404可能是为了滤掉高配信号 那么401 c402 c403 留一个不行吗 干嘛并联3个 呀？
