WHPTC在X光安检机电源接口的保护应用

安检机是通过X光查看旅客行李以完成安全检查工作的大型仪器，广泛应用于海关、码头、车站、火车、飞机、地铁、大型展览馆、体育场馆、游乐场等大型公共场所，完成对旅客行李的安全检查。

安检机由控制电路和机械传动以及图像显示三部分组成。

其中机械传动部分的核心是小电机，小电机减速后通过皮带传动。

在这套传动系统机构中，小电机很容易出现因机械缺少润滑油、轴承磨损矿位、生锈、灰尘等问题而过载或赌转，轻则烧坏电机、重则烧坏电机和电线、乃至于酿成火灾事故。

所以必须对电机设计过载保护、赌转保护电路，以确保运行安全。

   传统设计多应用双金属温控器做电机的过温度保护，因电机在过载或赌转后，电流非常大，使其温度迅速升高，双金属温控器感测高温时断开电路。

但双金属温控器在断开电路后不会保持断开状态，电路断开后没有电流，电机温度逐渐下降，温控器会再次接通已赌转的电机，电机会继续发热时温控器再次保护，这样循环动作。

如果使用者在电机赌转后清理异物或做检查时电机突然运转，则会造成人身伤害等事故。

双金属温控器只是针对温度，不针对电流，电机赌转后的大电流反复出现，还会烧坏其控制电路，而且现在有应用铝线或铜包铝线绕制电机，这样的电机温升更快，可能温控器还没有断开，电机的线圈已被烧坏。

   为此，我们建议应用PolySwitch PPTC（正温度系数热敏电阻）来做电机的过载保护和堵转保护，就不会存在电机反复启动而酿成恶果或灾难，因PolySwitch PPTC器件能同时完成过流保护和过温保护，而且会一直保持这种保护的状态，直到关断电源才恢复到初始状态。

   使用PolySwitch PPTC器件做电机的堵转保护和过温保护，是一个高性价比的防护方案，PolySwitch PPTC在短路、过流、过温、电机堵转等故障状态下，PPTC 器件在大电流和高温升双重作用下，能够比双金属温控器更快速的动作从低阻态突变为高阻态，能及时限制电机的电流而保护电机及设备系统。

并一直保持这种保护状态，只有在断电后PolySwitch PPTC器件才会由高阻状态恢复为低阻状态。

不断电PolySwitch PPTC是不会恢复的，这可有效避免上述安检机可能出现的和潜在的各种问题和隐患。

  万和牌PPTC产品简写为WHPTC，能够很好的满足该方案的过电流保护作用。

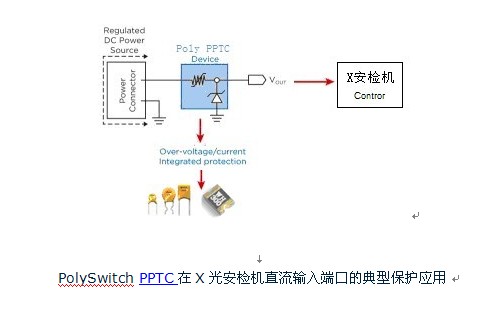

  具体应用如下图所示:
