[逆变器]试验要做一个可调频的交流电源

试验中需要一个交流可调频电源，频率范围要求不高在50-1000hz调节就可以了，电压可以再2-15v左右，电压可以调节就更好了。

不知道用什么方法弄那。

。

。

求大神指教啊。

。

。

输入电源我想方便就用家庭220~电源，不行我就先做个直流稳压的。

求大神指导。

。

调压调频一次性搞定，先将220V降到20V左右，后面用LM317做调压电路，然后用555做调频电路，你一共需要两个或三个可调电阻，当然，如果你愿意，电流也可以调，但要用到三极管了，加起来就是调压调频调流谢谢啦。

。

你的意思是不是将交流电先变压器变换为20幅左右，然后用LM317等做一个交流转直流，之后再用555正弦波电路调频出正弦波信号。

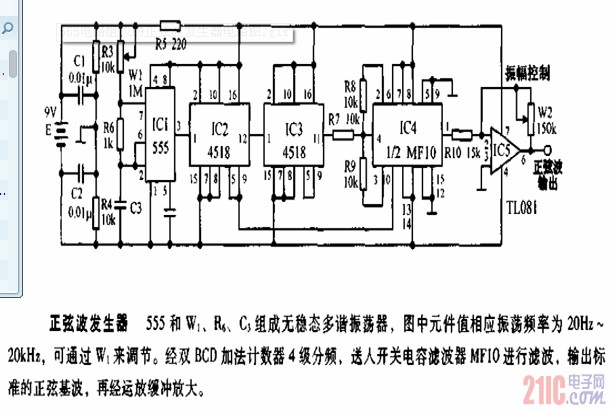

我在网上看了一个电路，我把他上传了。

他的电源用的是9V的，我用比如20v的可不可以，我不确定有没有影响这方面。

不用这么复杂，LM317是直流三端稳压芯片，你只需要一个555，一个317，再加几个电阻电容就可以了，用变压器降压到20V左右，再四个二极管做成整流桥，后面电容滤波，后面接LM317稳压，再用一个可调电阻就可以随意调电压了，后面再接上NE555，做成一个震荡器，用可调电阻或可调电容，就可以调频率了，很简单的市场上有这种东西卖，叫功率信号发生器，例如YB1631型。

当然，价格比较高，1k多吧。

4楼所说，输出是方波。

方波是否符合楼主要求，首帖没有说。
