[稳压电源]大家帮我看看 这个电路 高手求救

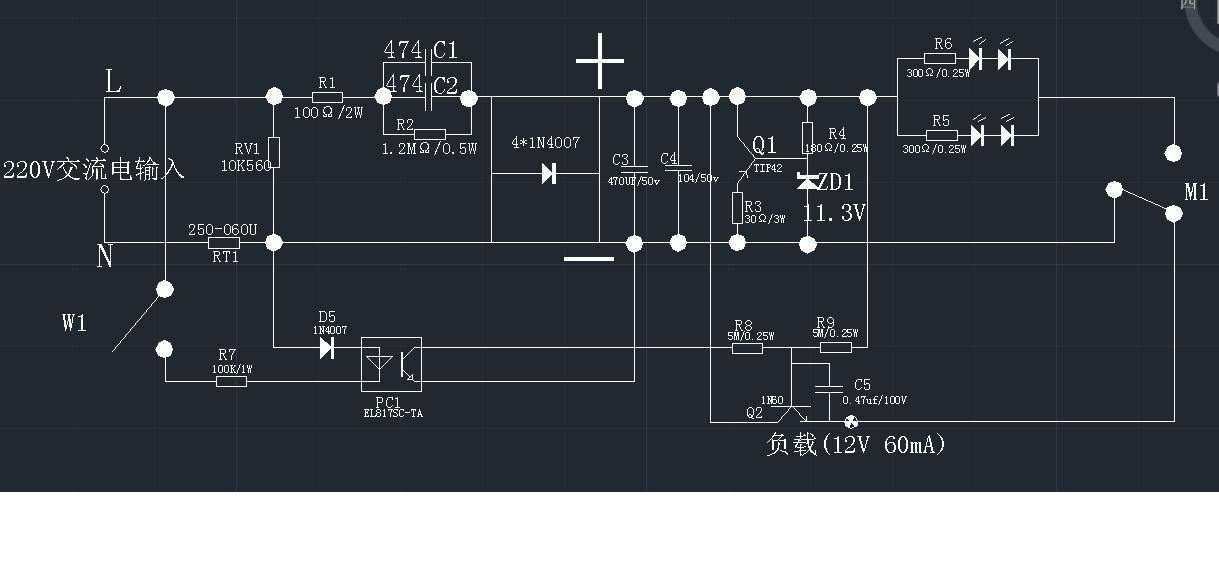

来源： 作者： 发布时间：2024-09-22 00:09:04 浏览量：我想用阻容降压来做一个12V的电源，输出电流0-60mA,随负载变化！W1开关是外置的 通过控制光耦来控制MOS Q2，进而控制负载！负载是一个12V 60mA的负载！开关M1是一个单刀双掷开关，当W1闭合 M1向下闭合是 负载工作，当开关M1向上闭合时，LED回路工作！ LED回路和负载不会同时工作，而且完全有可能处于空载（无负载）状态！ZD1我选用的是11.3V的稳压二极管，这样留出0.7V电压给R4，由于稳压二极管的最小击穿电流时4mA左右，我将R4阻值设置成 0.7/4mA=180Ω， C3 ,C4滤除高频和低频杂波！ C1，C2阻容降压提供60mA左右电流！ 当电流增大是，通过Q1基极触发导通，Q1和R3进行分流！现在我想问一下大家，这个电路这样设计是否可靠？Q1我想用PNP 2W 的三极管，可是具体的参数怎么计算？ R3要怎么计算？再有 ，如果我将4颗LED进行 1,1,2的组合 ，进行三路并联，这样正常工作电流和负载相同 也为60mA，这样 我是不是可以取消掉Q1 R3这个回路？ 如果取消 ，电路空载的话 会不会造成稳压管或者 电容烧毁？谢谢大家帮忙
满意回复
+10不亦心 查看完整内容可不可以不要重复发帖。
。
。
。
+103301 查看完整内容请教~楼主~你用阻容降压的话~在电桥前面能降到多少伏啊？咋没人呢 难道要沉？可不可以不要重复发帖。
。
。
。
不亦心 发表于 2013-10-21 13:47版主 我也不想的 可是又很着急 咱们论坛不就是解决疑难问题的么？ 没人回我 我下次会注意 3Q可不可以不要重复发帖。
。
。
。
bingxiangyu 发表于 2013-10-21 14:05版主 说话哦 怎么消失了呢
